电缆桥架安装电气连续性试验要求

电缆桥架安装电气连续性试验要求，内容来源于《T/CECS 31-2017钢制电缆桥架工程技术规程》附录C电气连续性试验

附录C电气连续性试验

C.0.1试品应包括两个直线段和与之配套的连接板及连接螺栓等。

C.0.2试验方法及判定应符合下列规定:

1. 测试样品应用除油剂清洗干净,当防护层为非导电性涂层时,应去除测试部位的涂层;
2. 用连接板把两个直线段试样连接在一起;
3. 在样品上施加25A士0.1A的交流电,电流的频率为50Hz~60Hz,由一个空载电压不超过12V的电源提供的;

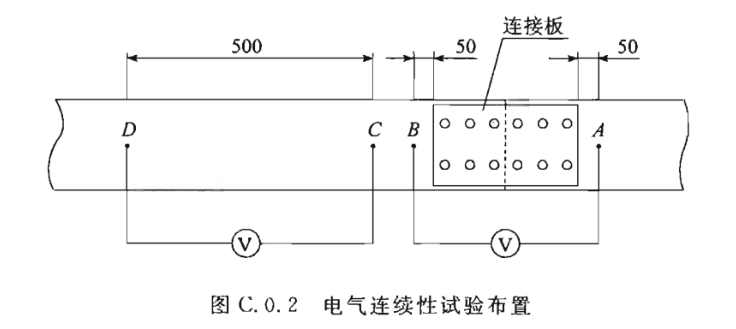

4. 应按图C.0.2的布置测量距连接板各端50mm士20mm处A、B之间的电压降,然后再测无接点处C.D之间的电压降。根据电流和电压降计算阻抗值,其电阻值应符合本规程第3.7.4条的规定,出厂检验时,只检验A,B之间的阻抗值是否符合要求。
