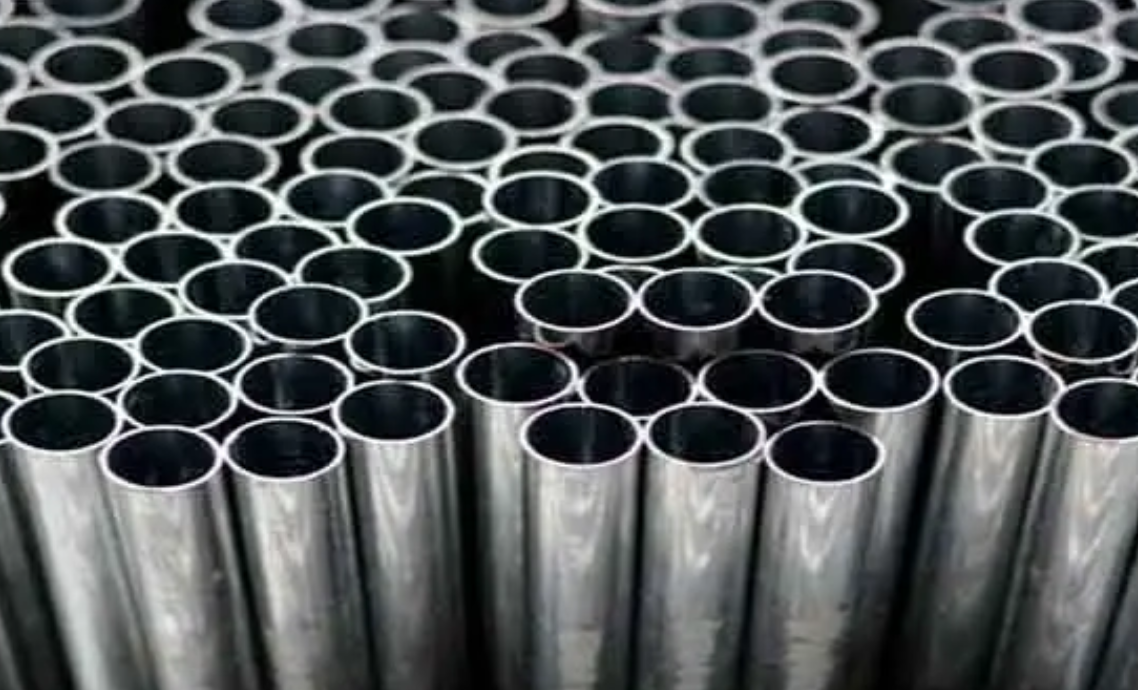

JDG电线钢导管验收标准参考

1、JDG电线钢导管子的割断，须采用无齿锯或钢锯，割断口应表现光滑，无毛刺。

2、暗敷设JDG电线钢导管材的弯曲半径不应小于6倍的管外径;在混凝土平面内，其弯曲半径不应小于10倍的管外径;而明敷设JDG管材的弯曲半径不应小于6倍的管外径。在两接线盒之间仅有一条弯头时，弯头半径不能小于管外直径的4倍。

3、JDG电线钢导管暗敷固定点间距不大于1000毫米，固定点与弯头、接线盒和端子之间的距离应大于150毫米，但不得超过300毫米。

4、JDG电线钢导管埋入墙或混凝土内时，管道与墙或混凝土表面的净距不得小于15毫米。

5、定式套管管道套管安装时，套管支架、吊架的规格，在没有设计要求的情况下，不应小于圆钢:直径6毫米;扁钢:30毫米*3毫米;角钢: 25毫米*25毫米*3毫米。

6、管入箱(盒)应一管一孔，管直径应与箱(盒)的敲落孔相吻合，严禁长孔。管入箱(盒)时，排列要整齐，间隔要均匀，箱(盒)与墙平放。

7、配管完成后，为防止异物进入管路，在端部要做好封堵。
8、混凝土浇筑时，应留出电工监视，以防管道、接线盒震栋、移动位置。

9、在模板拆下之后，要及时进行预扫管，扫管要固定好布条，并从管道另一端拉出，清除因镀锌管道进入管道而产生的杂物或积水。清理管道，将箱口关闭。

JDG电线钢导管厚度标准《CECS 120:2007》如下：



JDG管标准管径分别有：Φ16、Φ20、Φ25、Φ32、Φ40、Φ50；

JDG管外径允许偏差标准：

JDG管径Φ16mm、Φ20mm、Φ25mm外径允许偏差：0-0.30mm；

JDG管径Φ32mm、Φ40mm外径允许偏差：0-0.40mm；

JDG管径Φ50mm外径允许偏差：0mm-0.50mm；

JDG管壁厚标准：

JDGΦ16管壁厚标准：需要达到1.5mm才算达标；

JDGΦ20管、Φ25管、Φ32管、Φ40管、Φ50管壁厚标准：需要达到1.6mm才算达标；

JDG管壁厚允许偏差标准：

JDGΦ16管、Φ20管、Φ25管、Φ32管、Φ40管、Φ50管壁厚允许偏差：正负0.15mm；

JDG管长度标准：

JDGΦ16管、Φ20管、Φ25管、Φ32管、Φ40管、Φ50管长度标准：4000mm；

JDG管长度允许偏差标准：

JDG16管、20管、25管、32管、40管、50管长度允许偏差：正负5.0mm
