镀锌桥架图片大全

镀锌组合式桥架介绍:镀锌桥架如果需要中间加隔板的话,则桥架宽度需达到300mm宽或等于300mm宽,如需加两块隔板的话那则需达到400mm宽。以此类推,隔板数量越多桥架宽度越大。还有它的隔板取决于桥架槽体的厚度。

镀锌桥架常见型式有:镀锌瓦楞式电缆桥架、镀锌托盘式电缆桥架、镀锌梯式桥架、镀锌槽式桥架、镀锌组合式电缆桥架、镀锌网格式电缆桥架、镀锌大跨距电缆桥架

镀锌桥架图片大全

镀锌槽式桥架

镀锌桥架图片大全

镀锌托盘式桥架

镀锌梯式桥架

镀锌桥架图片大全

镀锌瓦楞式桥架

镀锌桥架图片大全

镀锌大跨距桥架

镀锌桥架图片大全

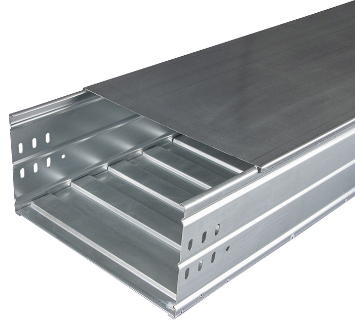

镀锌组合式桥架



镀锌桥架图片大全

镀锌桥架的厚度标准按《2017钢制电缆桥架工程技术规程》表3.5.5-1、3.5.5-2处

镀锌桥架图片大全

当镀锌桥架宽度小于300mm时,那么它的侧板则需达到1.2mm,盖板需达到1.0mm

当镀锌桥架宽度达到300mm~500mm时,那么它的侧板则需达到2.0mm,盖板需达到1.2mm

当镀锌桥架宽度达到500mm~800mm时,那么它的侧板则需达到3.0mm,盖板需达到1.5mm

当镀锌桥架宽度达到800mm、1000mm时,那么它的侧板则需达到3.0mm以上,盖板需达到1.5mm以上

镀锌桥架图片大全

当镀锌瓦楞式桥架宽度小于300mm时,那么它的侧板则需达到1.2mm,底板需达到1.2mm,盖板需达到0.5mm

当镀锌瓦楞式桥架宽度达到300mm~600mm时,那么它的侧板则需达到1.2mm,底板需达到1.2mm,盖板需达到0.5mm

当镀锌瓦楞式桥架宽度达到600mm~800mm时,那么它的侧板则需达到1.5mm,底板需达到1.5mm,盖板需达到0.5mm

当镀锌瓦楞式桥架宽度达到800mm、1000mm时,那么它的侧板则需达到1.8mm,底板需达到1.5mm,盖板需达到0.5mm
