线槽与线槽连接使用的铜线叫什么?

这条铜线行业称其为“跨接地线”主要起了保护接地它的用处主要起保护作用,保护人和电缆,一旦配电外壳漏电,地线漏电上一级保护跳闸,防止他人触电。

说到跨接地线,就不得不说下电气安装界关于镀锌桥架/镀锌线槽安装时要不要安装“跨接地线”这个问题,一直以来都有很大的争议点。口说无凭,拿标准规范来说;

(在这里插一句)

《T/CECS 31-2017 钢制电缆桥架工程技术规程》

《JB/T10216-2013 电控配电用电缆桥架》

《GB 50303-2015 建筑电气工程施工质量验收规范》

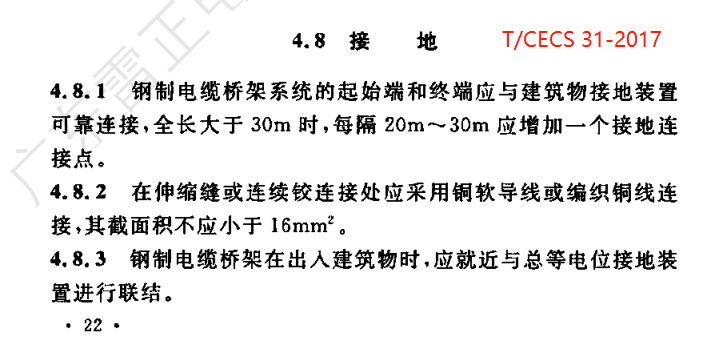

T/CECS 31-2017 钢制电缆桥架工程技术规程

JB/T10216-2013 电控配电用电缆桥架

GB 50303-2015 建筑电气工程施工质量验收规范

这几份标准都提到桥架/线槽接地规范要求,那我们应该参考哪一份呢?

当然是参考:GB开头的国标强制标准《GB 50303-2015 建筑电气工程施工质量验收规范》

梯架、托盘和槽盒安装

11.1 主控项目

金属梯架、托盘或槽盒本体之间的连接应牢固可靠,与保护导体的连接应符合下列规定:

1、梯架、托盘和槽盒全长不大于 30m时,不应少于2处与保护导体可靠连接;全长大于30m时,每隔20m~ 30m应增加一个连接点,起始端和终点端均应可靠接地。

2、非镀锌梯架、托盘和槽盒本体之间连接板的两端应跨接保护联结导体,保护联结导体的截面积应符合设计要求。

3、镀锌梯架托盘和槽盒本体之间不跨接保护联结导体时,连接板每端不应少于2个有防松螺帽或防松垫圈的连接固定螺栓。

内容上提到的“跨接保护联结导体”也就是我们俗称的“跨接地线”

  • 所以镀锌桥架和镀锌线槽是可以不装跨接地线的(连接板每端不应少于2个有防松螺帽或防松垫圈的连接固定螺栓),提前是它必须是“镀锌板”材质。
  • 如果镀锌表面有涂层或者是其他非镀锌材质的桥架/线槽,是要安装跨接地线的。

(当然镀锌桥架/线槽装跨接地线最好,在桥架/线槽的一侧装1条跨接地线即可,预防避免不必要的麻烦)

桥架接地线

线槽/桥架接地跨接线方法:

1.绕圈圈可以使跨接线不容易断,当然,最好使用编织铜线。

2.两节桥架连接处需要跨接,桥架一般都是两米一节。只需要在桥架一边进行跨接。

3.可以采用铜编织线6平方的,用铜开口线鼻子按所需长度下料两边用线鼻子砸死,挂锡就可以了。
