电工老师傅教你安装低压补偿柜哪个位置好

无功补偿电容器柜的电气安装位置可大致可分为：

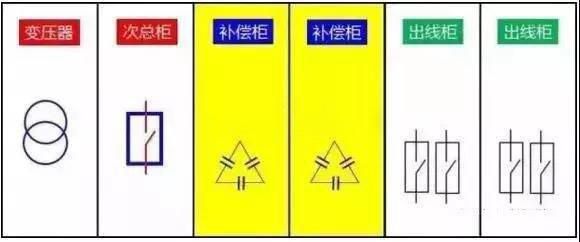

第一类: 安装于贯穿母排最前端(靠近变压器)

第二类: 安装于贯穿母排最末端(远离变压器)

1.贯穿母排的容量比较

第一类: 安装于贯穿母排最前端(靠近变压器)

若补偿柜安装于贯穿母排最前端：由于所有负载电流将流经补偿柜内的贯穿母排,因此贯穿母排容量需同时考虑所有负载电流的载流量，故贯穿母排所须容量较大。

第二类: 安装于贯穿母排最末端(远离变压器)

安装于贯穿母排最末端：由于补偿柜置于贯穿母排最末端，因此补偿柜内的贯穿母排仅需考虑补偿柜的运行电流(含裕量)，故贯穿母排相较于前者所需容量较小。

综合比较

从设备投资角度，将补偿柜置置于贯穿母排最末端为最经济最省钱的安装位置。

2.使用环境比较

因补偿柜内的电容器较易受环境温度影响，因此，补偿柜安装位置应注意使用的环境温度，以延长电容器寿命。

第一类: 安装于贯穿母排最前端(靠近变压器)

安装于贯穿母排最前端：由于补偿柜非常接近发热量最大的变压器，且补偿柜内的贯穿母排流经相对较大的电流，其将产生较高之温度，间接提高补偿柜内温度。

第二类: 安装于贯穿母排最末端(远离变压器)

安装于贯穿母排最末端：因补偿柜置于贯穿母排最末端，相对离变压器较远且补偿柜内的贯穿母排仅流经补偿电流，故相较于前者于补偿柜内产生较低损耗及温度。

综合比较

3.改善效果比较

无论补偿柜置于最贯穿母排前端或最末端，其对系统的功率因数改善、降低系统视在电流及谐波治理的补偿效果皆相同；

故无论将补偿柜安装于贯穿母排最前端或最末端，其不影响补偿柜的改善效果。

综合上述比较结果：

• (1) 将补偿柜安装于贯穿母排最末端，母排所须容量最小且最经济；
• (2) 补偿柜置于最末端对影响最小；
• (3) 补偿柜无论安装于贯穿母排前端或末端的，改善效果一致。

因此补偿柜安装于贯穿母排末端为最经济且最佳的配置方式!
